4. 2001/08/25 Ver 1.6

 1)  連続印刷ファイルの選択最大数は100ファイルまで拡張しました.

 2)  1)の範囲を超えた場合 エラーが発生していた不具合Fix



3. 2001/08/24 Ver 1.5

 1) CADファイル選択でフォルダ名が56文字を越えた場合強制終了する不具合 64文字以上の場合は 右側の表示が先頭から64文字分の

   フォルダ名表示になります. 今後何か対策を考えたいと思います.

2. 2001/08/17 Ver 1.2, 1.3, 1.4

 1) ENDボタンの座標位置修正

 2) Tcadprn.exe(図面連続印刷)の不具合吸収 ( あるのにTcad.iniなしのエラーがでる不具合 )

2. Ver 1.1

  1) 白黒印刷する場合は、Jw_winのメニュ−バ−の『設定』→『基本設定』→『色・画面』タブの『プリンタ出力 要素』で線色を全て黒にして

     おく必要があります.

      Jw_winで、『プリンタ出力 要素』の線色をカラ−で作成されている方が多いのではないでしょうか?

     この場合、プリンタ−で黒印刷にチェックを入れてもグレ−でしか印刷されません.

上記の対応のために以下の機能を追加しました.

TcadMnu.exeで 図面印刷ボタンを押す前に 環境設定ファイルを選択してから 図面印刷ボタンを押すと環境設定ファイルを反映して印刷

できるようになりました.

環境設定ファイルを選択して 図面印刷 ボタンをクリックすると [はい] [いいえ] [キャンセル] の問い合わせダイアログが表示されます.

              @ [はい]       : 選択した環境設定ファイルをJW_WIN.JWFに書き換えTcadprn.exeを起動します.

              A [いいえ]     : 選択した環境設定ファイルは 無視してTcadprn.exe を起動します.

 B [キャンセル] : 図面印刷をキャンセルします.

  2) CAD図面連続印刷でフォルダ選択で不具合がでています.  原因 は

@   選択したフォルダにJWC,DXF形式のファイルが存在しないと「印刷フォルダが違っています」 のメッセージが表示される.

A   選択したフォルダにJWC,DXF形式のファイルのみの場合も「印刷フォルダが違っています」 のメッセージが表示される.



  3) Tcadprn.exeからTcadMnu.exe(環境ファイル選択) を起動するボタンを追加しました.

1.    Ver 1.0初公開







[Tcadprn連続印刷の操作]                 [履歴]

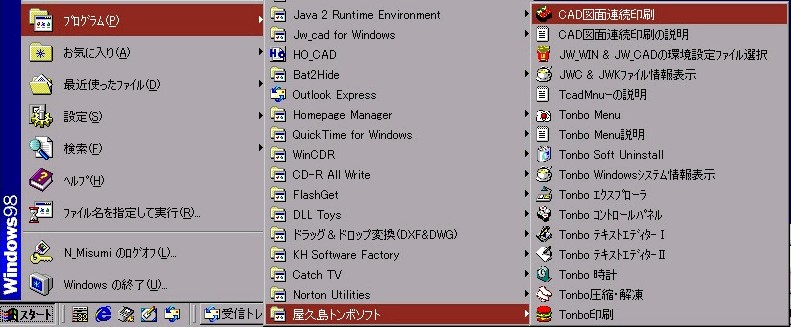

       1)     スタート→プログラムグル→屋久島トンボソフト→CAD図面連続印刷をクリックする.

          またはJW_WINがあるフォルダのTonbosftフォルダにあるTcadprn.exeをクリック

       2)     必要であれば”印刷設定” ボタンで 印刷する用紙サイズ, 方向を設定して下さい.

       3)     連続印刷画面が表示されますので “ファイル選択ボタン” 右横の “小さなボタン” をクリックして印刷したい図面があるフォルダを選択して下さい.

       4)     すると右側に図面ファイル一覧が表示されますので “ファイル選択ボタン” をクリックすると 右側に登録されます.

       5)     3) と4) の操作で印刷したいファイルを選択して下さい.

       6)     “CAD図面印刷開始” ボタンを クリックすると印刷が開始されます.



[連続印刷の前準備]

       1)     図面は全て位置合わせが終わっており、全て同サイズ用紙に印刷する物でなければならない. ( 枠囲み )

       2)     印刷用紙サイズはプリンタドライバの初期設定によって決まるので、変更する場合は、上記方法使用前に

              スタート→設定→プリンタで、対象プリンタを右クリックし「通常使うプリンタ」にし、プロパティ→用紙で、サイズと縦横方向を設定する.

       3)     2) の処理は今回提供するTcadprn.exeの印刷設定でできます.

         使用するプリンタは プリンタプロパティで「通常使うプリンタ」に設定して下さい.

       4)     連続印刷の場合は プリンタによっては1枚目印刷が終わらないうちに次の印刷要求を行うと印刷が崩れる場合があります.

         これを解消するために 待ち時間の設定サポートしています.

        この設定はTCAD.INIで Tcadprn.exe起動する前に設定して下さい.

        メモ帳でこのファイルを開いてPRNDelay= に待ち時間を設定して下さい.  ( 10ms単位 )
